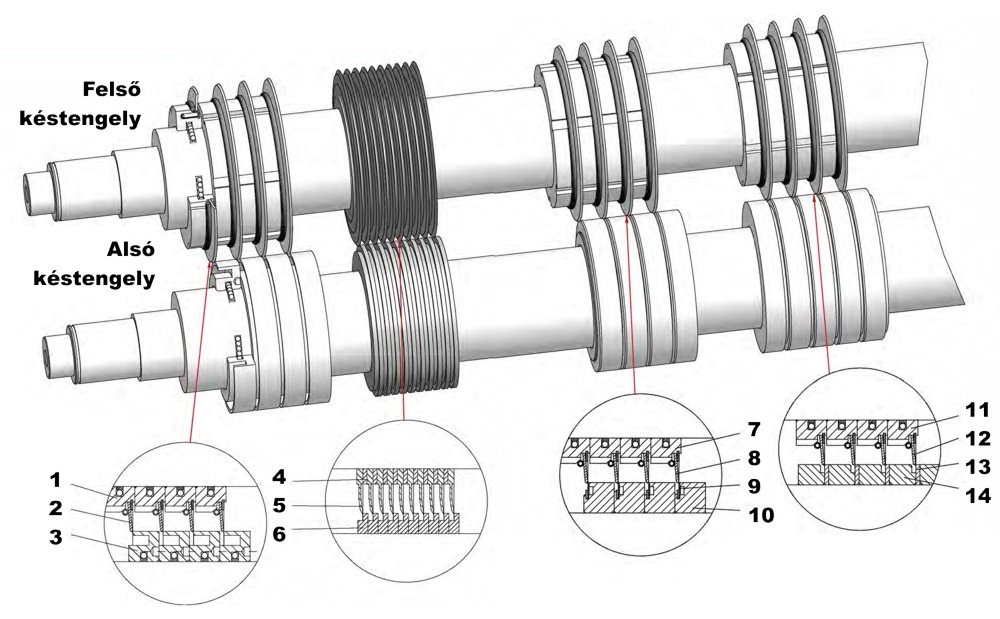

1: Komplett felső kés tartó (golyós gyűrűs rögzítéssel, sima tengelyre)
2: Felső kések
3: Horonykések (golyós gyűrűs rögzítéssel, sima tengelyre)
4: Közbenső gyűrű
5: OFD típusú felső kés (lapos, önrugózó)
6: Horonykés (axiális feszítéshez)
7: Komplett felső kés tartó MG típus (golyós gyűrűs rögzítéssel, sima tengelyre)
8: Felső kés ON, OD típusokhoz, OH O3 vágógyűrűhöz US típus
9: OH O3 vágógyűrűhöz US típus
10: Komplett vágógyűrű tartó NSH típus (axiális feszítéshez)
11: Komplett felsőkés tartó MG típus (golyós gyürüs rögzítéssel, sima tengelyre)
12: Felső kés ON, OD, OH típusokhoz
13: Vágógyűrű US típushoz (axiális feszítéshez)
14: Közbenső gyűrű ZE típus (axiális feszítéshez)
- ON, OD, OH típusú felső kések
Normál, dupla, dupla íves éllel
Rendelési példa: típus / külső átmérő X furat átmérő X vastagság alapanyag
OH - 105 x 75 x 1,2 csak LWS-ből
Standard alapanyag típusok: LWS (ötvözött szerszámacél), SBS (különleges kezelésű, LWS-nél jobb acél), HWS (12% krómtartalmú szerszámacél), HSS (wolfram és molibdén tartalmú nagy teljesítményű acél)
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

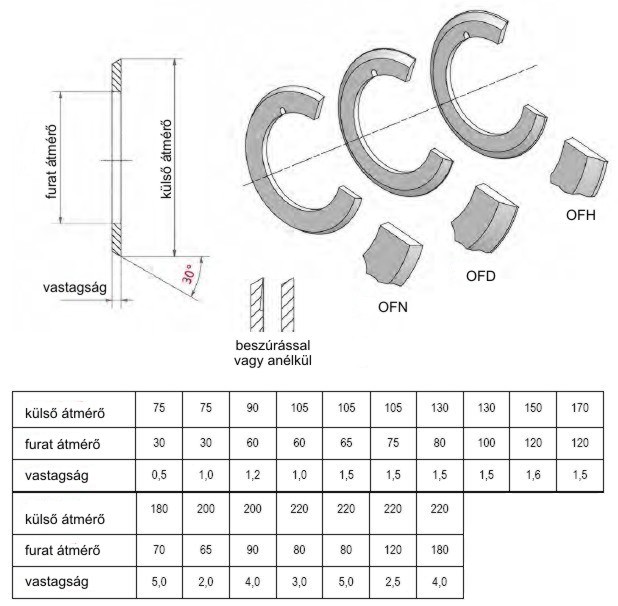

- OFN, OFD, OFH típusú felső kések
Lapos, normál, dupla és dupla íves éllel
Rendelési példa: típus - külső átmérő X furat átmérő X vastagság alapanyag
OFD - 180 x 70 x 5,0 LWS ötvözött szerszámacélból
Standard alapanyag típusok: LWS (ötvözött szerszámacél), SBS (különleges kezelésű, LWS-nél jobb acél), HWS (12% krómtartalmú szerszámacél), HSS (wolfram és molibdén tartalmú nagy teljesítményű acél)
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

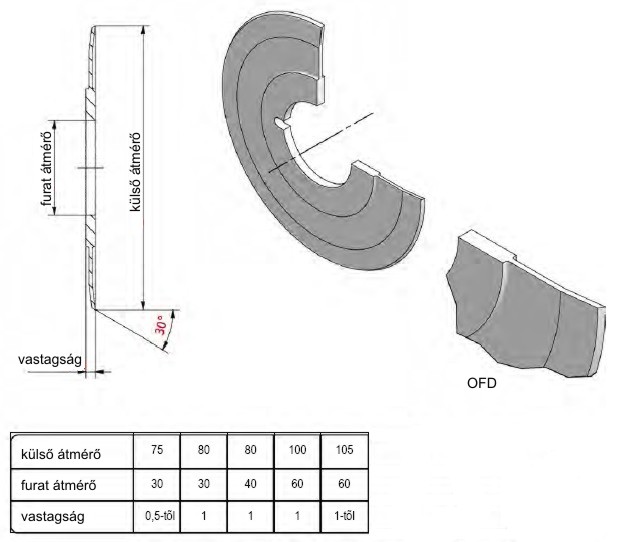

- Felső kés OFD típus (lapos, önrugózó)
Keskeny vágórendszer felső kés tartó nélkül
Rendelési példa: típus - külső átmérő X furat átmérő X vastagság alapanyag
OFD - 80 x 30 x 1,0 LWS (ötvözött szerszámacélból)
Standard alapanyag típusok: LWS (ötvözött szerszámacél), SBS (különleges kezelésű, LWS-nél jobb acél), HWS (12% krómtartalmú szerszámacél), HSS (wolfram és molibdén tartalmú nagy teljesítményű acél)
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

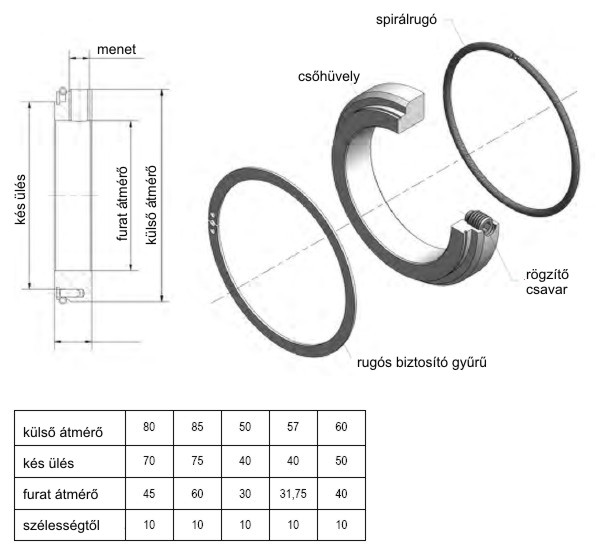

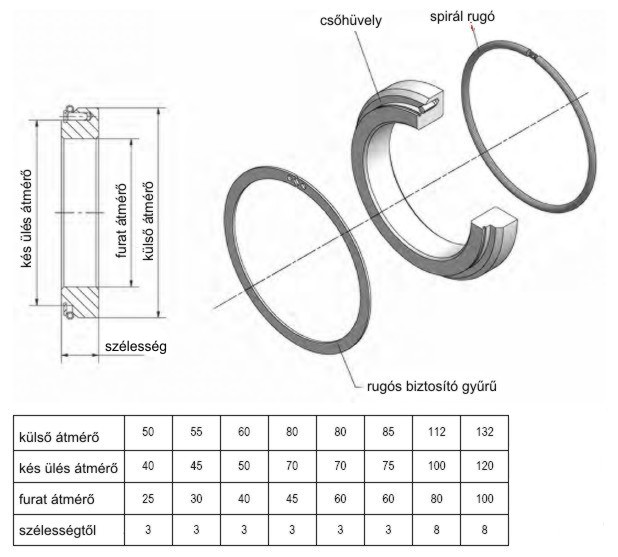

- Felső kés tartó M típus (csőhüvely)
Axiális rögzítésű
Rendelési példa: típus - külső átmérő X kés ülés átmérő X furat átmérő X szélesség alapanyag
M - 85 x 75 x 60 x 10 VGS - edzhető acél
Standard szélességek és tolarencia: 5 / 10 / 15 +/-0,005
Standard alapanyag típusok: VGS (edzhető acél), LWS (ötvözött szerszámacél), RFS (rozsdamentes acél).
A csőhüvelyek standard spirálrugóval felszereltek.
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

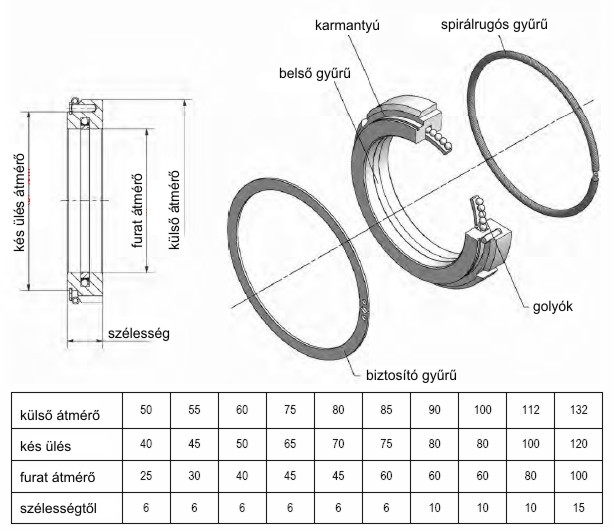

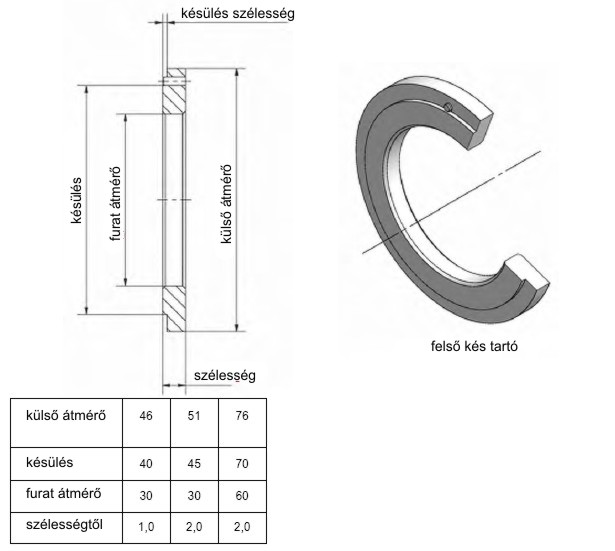

- Felső kés tartó MG típus (csőhüvely)
Golyógyűrűs rögzítésű
Rendelési példa: típus - külső átmérő X kés ülés átmérő X furat átmérő X szélesség alapanyag
M - 85 / 75 x 60 x 10 VGS (edzhető acél)
Standard szélességek és tolarencia: 10 / 15 / 20 -0,1/-0,2
Standard alapanyag típusok: VGS (edzhető acél), LWS (ötvözött szerszámacél), RFS (rozsdamentes acél).
A karmantyúk standard spirálrugógyűrűvel felszereltek.
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.
- Felső kés tartó MD típus (csőhüvely)
Csavaros rögzítésű
Rendelési példa: típus - külső átmérő X kés ülés átmérő X furat átmérő X szélesség alapanyag
M - 85 / 75 x 60 x 15 VGS - (edzhető acél)
Standard szélességek és tolarencia: 15 -0,1/-0,2
Standard alapanyag típusok: VGS (edzhető acél), LWS (ötvözött szerszámacél), RFS (rozsdamentes acél).
A csőhüvelyek standard spirálrugókkal ellátottak, méretek és kiegészítő horony ajánlatkérésre.
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

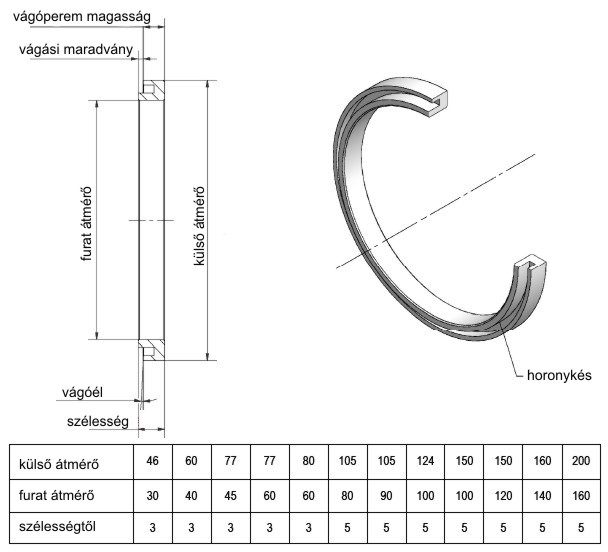

- Horonykés (alsó kés) N típus
Axiális rögzítéshez
Rendelési példa: típus - külső átmérő X kés ülés átmérő X furat átmérő X szélesség / vágóperem magasság alapanyag
N - 105 x 80 x 10 / 8 LWS (ötvözött szerszámacél)
Standard vágóél: 3 fok
Standard szélességek és tolarencia: 5 / 10 / 15 / 20 +/-0,005
Standard alapanyag típusok: LWS (ötvözött szerszámacél), HWS (12% króm tartlamú nagy teljesítményű szerszámacél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

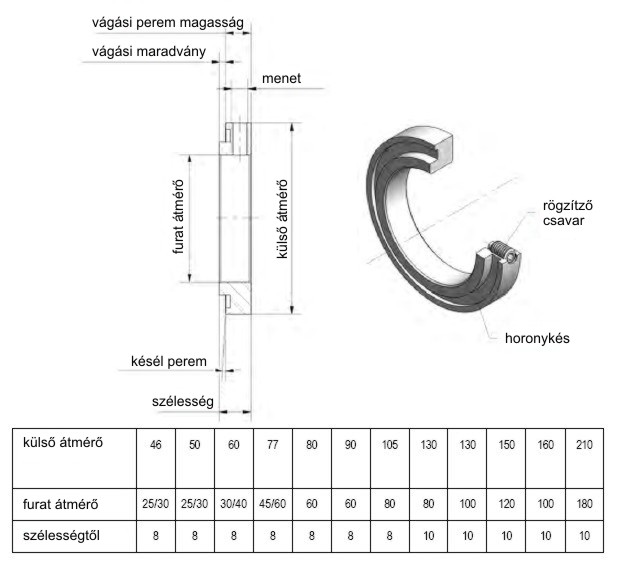

- Horonykés (alsó kés) ND típus
Csavaros rögzítéssel
Rendelési példa: típus - külső átmérő X furat átmérő x szélesség / vágási perem magasság / egy vagy kétoldalt vágó alapanyag
ND - 105 x 80 x 10 / 8 LWS (ötvözött szerszámacél)
Standard vágóél: 3 fok
Standard szélességek és tolarencia: 10 / 15 / 20 -0,02/-0,04
Standard alapanyag típusok: LWS (ötvözött szerszámacél), HWS (12% króm tartlamú nagy teljesítményű szerszámacél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

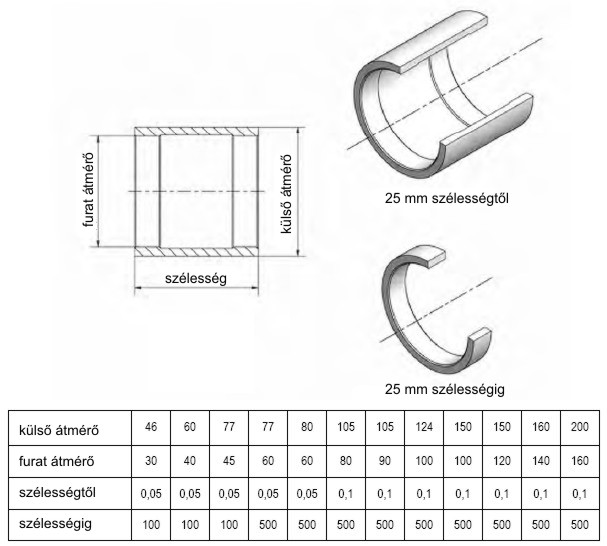

- Közbetét gyűrű Z típus
M típusú karmantyúhoz és N típusú horonykéshez
Rendelési példa: típus - külső átmérő X furat átmérő x szélesség alapanyag
Z - 80 x 60 x 20 VGS (edzhető acélból)
Standard szélességi tolarencia: 0,3 +/-0,02-ig 100 +/-0,005-ig 250 +/-0,01-ig 500 +/-0,05
Standard alapanyag típusok: VGS (edzhető acél), LWS (ötvözött szerszámacél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

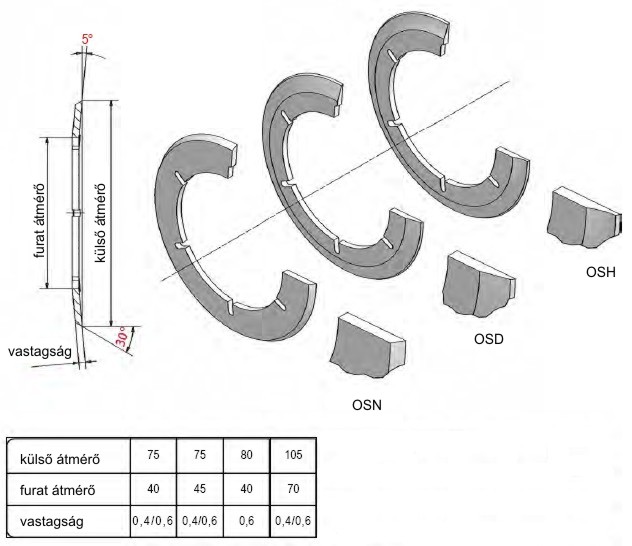

- Felső kés OSN, OSD, OSH típusok
MSS típusú keskeny vágórendszerű felső kés tartóhoz
Rendelési példa: típus - külső átmérő X furat átmérő x vastagság alapanyag
OSH - 75 x 40 x 0,6 LWS (ötvözött szerszámacél)
Standard alapanyag típusok: LWS (ötvözött szerszámacél), SBS (különleges ötvözött szerszámacél), HWS (12% krómtartalmú ötvözött acél), HSS (volfram és molibdén tartalmú ötvözött acél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.
- MSS felső kés tartó
Axiális rögzítéshez (keskeny vágó rendszer)
Rendelési példa: típus - külső átmérő X késülés átmérő x furat átmérő x szélesség / felső kés vastagság alapanyag
MSS - 46 / 40 x 30 x 1,0 / 0,4 VGS (edzhető acél)
Standard alapanyag típusok: VGS (edzhető acél).
Felső kés tartók önrugozó OSN, OSD és OSH felső késekkel szerelhetők fel. Késülés szélességek a felső kés vastagságától függők.
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

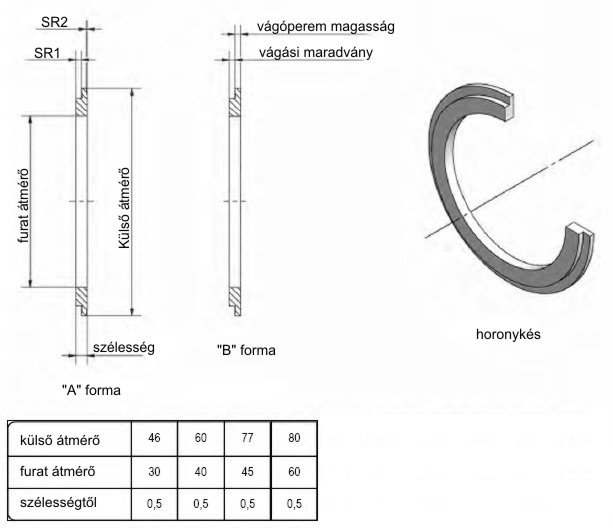

- NSS típusú horonykés (alsó kés)
Axiális rögzítéshez (keskeny vágó rendszer)
Vágási perem magasság: szélesség - vágási maradvány / vágási maradvány "A" forma=SR1+SR2
Rendelési példa: típus - külső átmérő X furat átmérő X szélesség / vágási peremmagasság / forma alapanyag
NSS - 46 x 30 x 1,0 / 0,5 / A LWS (edzhető acél)
Standard alapanyag típusok: LWS (ötvözött szerszámacél), HWS (12%-os krómtartalmú ötvözött acél).
Standard vágóél: 1,5 fok<=1,5 szélességnél / 3 fok=>1,5 szélességnél
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.

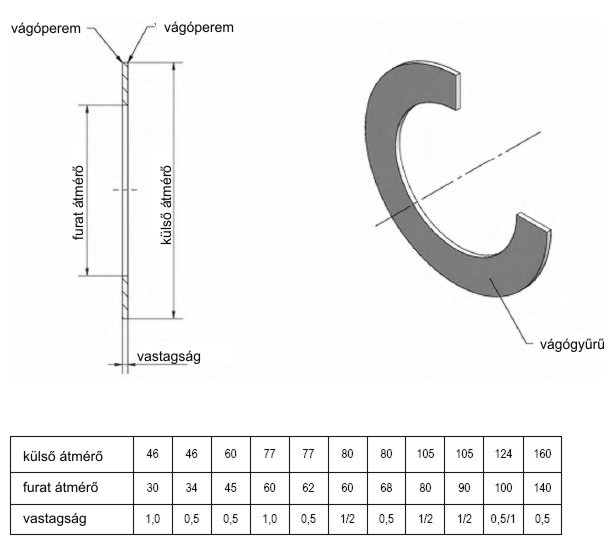

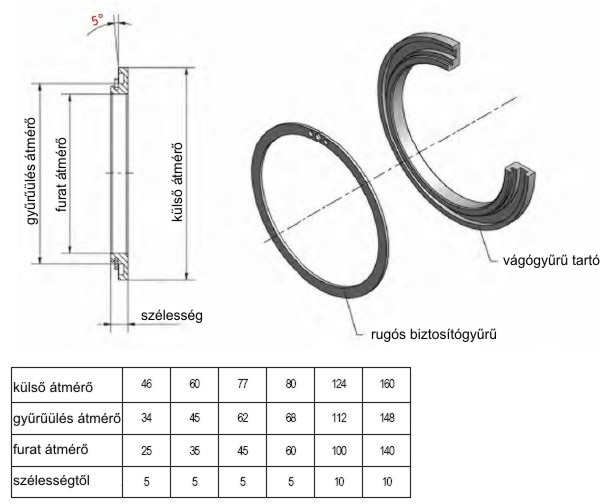

- US típusú vágógyűrű
Rendelési példa: típus - külső átmérő X furat átmérő X vastagság alapanyag
US - 80 x 60 x 2 LWS (edzhető acél)
Standard vastagság és tolerancia: 0,5 +/- 0,01 / ab 1 +/1-0,005
Standard alapanyag típusok: LWS (ötvözött szerszámacél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.
- Vágógyűrű tartó NSH típus
US vágógyűrűhöz 0,5 mm vastagság
Rendelési példa: típus - külső átmérő / gyűrűülés átmérő x furast átmérő x szélesség alapanyag
NSH - 80 / 68 x 60 x 10 VGS (edzhető acél)
Standard szélesség és tolarencia: 10 +/-0,01
Standard alapanyag típusok: VGS (edzhető acél).
Különleges méretek és alapanyagok is lehetségesek, külön ajánlatkérésre.
|
Görgős vágókéses rendszer
